Система компенсации нагрузок от патрубков приемо-раздаточных на стенку резервуара СКНР

Система компенсации нагрузок от патрубков приемо-раздаточных на стенку резервуара СКНР ТУ 3689-004-62461585-2010

Назначение

СКНР предназначена для компенсации относительных пространственных перемещений соединяемых трубопроводов, транспортирующих жидкие среды и сохранения их герметичности до условного давления 1,0 МПа и рабочих температур от -30°С до +50°С.

СКНР применяются для трубной обвязки патрубков приемо-раздачи (ППР) стальных вертикальных резервуаров РВС, РВСП, РВСПК номинальным объемом от 10 до 50 тыс.куб.м и высотой стенок резервуаров 18,1 м и менее с подводящими технологическими трубопроводами (ТТ) условным диаметром от 400 до 700 мм и условным давлением до 1,0 МПа.

СКНР обеспечивает снижение нагрузок на патрубки приемо-раздачи резервуаров возникающие при осадке основания резервуаров и опор ТТ, деформациях стенки резервуара и трубопроводов при изменении давления в трубопроводе, температуры воздуха и продукта, плотности продукта, изменении веса трубопровода при его заполнении и опорожнении.



Технологические особенности СКНР

  • СКНР относится к технологическим трубопроводам с условным давлением до 10 МПа и классифицируется как трубопровод группы Б, категории III для перекачки легковоспламеняющихся жидкостей (б) по ПБ 03-585-03;

  • Допускаемые условия эксплуатации по снеговой нагрузке — VIII снеговой район РФ по СНиП 2.01.07-85;

  • Температура стенки трубопровода СКНР при пропаривании, согласно РД - 05.00-45.21.30-КТН-005-1-05 «Правила антикоррозионной защиты резервуаров», не более +80°С;

  • Осадка основания РВС, не более 250мм;

  • Общий крен- не более ±100 мм;

  • Осадка опор подводящего ТТ - не более ±10 мм.

Описание конструкции и работы изделия

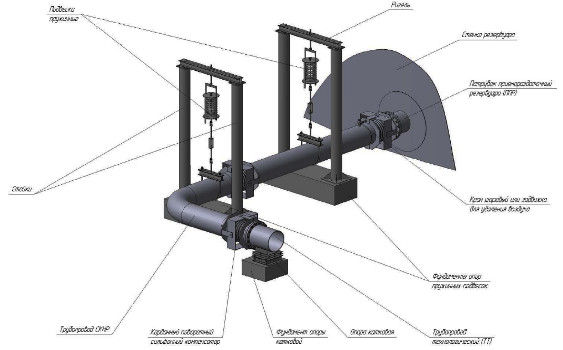

СКНР - это комплекс, состоящий из монтируемых на месте эксплуатации, следующих составных частей:

  • трубопровода - 1 шт;

  • подвесок пружинных 2шт;

  • ригелей - 2 шт;

  • стоек - 4 шт;

  • опоры катковой - 1 шт.

Трубопровод СКНР представляет собой трехшарнирную систему компенсаторов, установленную на подвижных опорах, связывающую между собой неподвижно закрепленные ППР резервуара и подводящий ТТ.

Трубопровод СКНР разделен карданным поворотным сильфонным компенсатором. Два карданных поворотных компенсатора разделяют трубопровод СКНР и ППР и ТТ, соответственно. Трубопровод поддерживается при помощи катковой опоры, двух пружинных подвесок закрепленных на ригелях, опирающихся на две стойки, расположенные по сторонам трубопроводов. В зависимости от назначения поворотные компенсаторы оснащаются патрубками под приварку или фланцами. Трубопровод имеет дренаж для слива воды после гидроиспытания (задвижка или кран шаровый) и воздушники в верхних точках трубопровода для удаления газа.

Нагрузки возникающие при эксплуатации системы «резервуар-трубопровод» компенсируются за счет перемещений обусловленных деформацией сильфонов в компенсаторах. Угловое перемещение одной части трубопровода СКНР относительно другой осуществляется поворотом вокруг осей в карданном соединении (ограничительная араматура - одноплоскостные шарниры) в горизонтальной или вертикальной плоскости.

ТТ подходящий к СКНР устанавливается на катковую опору, позволяющую перемещаться элементам друг относительно друга в двух направлениях в горизонтальной плоскости. Поддержка трубопроводов, допускающая их перемещение осуществляется с помощью пружинных подвесок.

Регулировка СКНР производится в зависимости от заполненности рабочей средой трубопровода. На табличке СКНР на подвеске указана рабочая нагрузка. На контрольных линейках указана величина натяга пружинного блока подвески. На контрольной линейке имеется отверстие с указанием допустимых значений отклонения рабочей нагрузки на подвеске.

Визуально наблюдая за отклонением стрелки указателя нагрузок, определяют, что произошла осадка основания резервуара и (или) подводящего трубопровода. Рабочая нагрузка на подвеске регулируется путём натяга пружинного блока подвески.

Соответствие

  • ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов»;

  • РД 16.01-60.30.00-КТН-0.26-1-04 «Нормы проектирования стальных вертикальных резервуаров для хранения нефти объемом 10 000 - 50 000 м3;

  • ГОСТ 12.2.044 «Машины и оборудование для транспортирования нефти. Требования безопасности»;

  • ОСТ 26-2043-91 «Болты, шпильки, гайки и шайбы для фланцевых соединений».

Исполнения

СКНР может эксплуатироваться в условиях макроклиматического района с холодным и умеренным климатом по ГОСТ 16350-80, категория размещения 1 по ГОСТ 15150-69.

Технические характеристики

Наименование параметров

СКНР-400

СКНР-500

СКНР-600

СКНР-700

Компенсирующая способность трубопровода СКНР (максимальная пространственная деформация), не менее:

Вертикальная (сдвиговая), DZ, мм

160

Горизонтальная (осевая), DY, мм

50

Угловая (в вертикальной плоскости), g, град

1,27

Поворот вокруг оси трубопровода СКНР (кручение), f, град

0,2

Рабочая нагрузка на подвесках (поддерживающее усилие), кН, не менее:

Подвеска 1, кН

8,9

12,3

16,1

24,1

Повеска 2, кН

7,2

10,1

13,2

16,9

Нагрузка на ППР резервуара, при заявленной деформации и рабочем давлении 0,4 МПа, не более

Вертикальное усилие, Rz, кН

3,1

4,7

6,7

9,8

Горизонтальное усилие, Rx, кН

0,4

0,7

1,1

1,5

Осевое усилие, Rу, кН

1,3

2,8

4,4

6,7

Изгибающий момент в горизонтальной плоскости, Мz, кН х м

0,9

1,8

4,6

6,5

Изгибающий момент в вертикальной плоскости, Мх, кН х м

1,2

2,1

3,7

5,7

Крутящий осевой момент, Му, кН х м

2,1

3,5

4,7

5,5

Присоединительные размеры трубопровода СКНР, мм

Диаметр патрубка

426

530

630

720

Толщина стенки патрубка

8

8

8

12

С фланцами

по ГОСТ 12815

Габаритные размеры СКНР (без подвесок), мм, не более

Длина, L

7000

Ширина, В

3000

Высота, Н

2000

Максимальные нагрузки на обрезе фундамента передаваемые от одной стойки подвески при рабочем давлении, не более

Вертикальная, Rz, тс

3,5

Горизонтальная, Rх, тс

0,5

Изгибающий момент, Мх, тс х м

1,5

Максимальные нагрузки на обрезе фундамента передаваемые от одной катковой опоры при рабочем давлении, не более

Вертикальная, Rz, тс

3,5

Горизонтальная, Rх, тс

0,1

Горизонтальная, Rу, тс

0,1
