Комплект оборудования для верхнего забора нефтепродуктов

Разрешение на применение № РРС 00-37929. Сертификат соответствия № РОСС. RU. АЕ 56. H11681

Назначение

Комплект оборудования для верхнего забора нефтепродуктов предназначен для забора нефтепродуктов из резервуаров. Включают в себя следующие компоненты:

• блок роликовый;

• лебедка ручная;

• шарнир трубный;

• труба подъемная;

• трос основной и запасной.

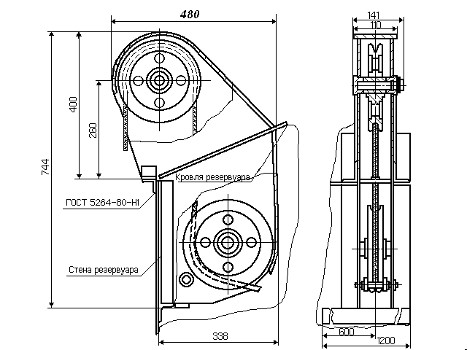

Блок роликовый (БР) предназначен для направления каната при подъеме и опускании трубы подъемной, расположенной внутри резервуара для нефтепродуктов.

Блок роликовый монтируется на резервуаре в месте соединения с вертикальной стенкой, в предварительно вырезанное отверстие. Применяется для работы с лебедками ручными ЛР грузоподъемностью 1000 кг и трубой подъемной с условным проходом от 100 до 500 мм.

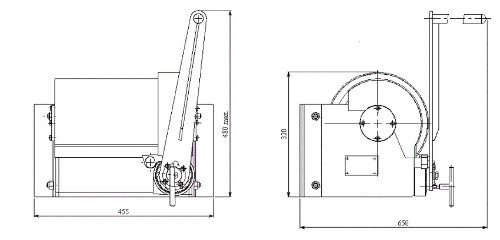

Лебедка ручная (ЛР) предназначена для подъема и спуска труб для забора нефтепродукта. Устройство может использоваться и для других целей, в пределах своих технических характеристик.

Лебедка ручная ЛР является комплектующим изделием вертикальных цилиндрических резервуаров для нефтепродуктов. Устанавливается на нижнем поясе стенки резервуара.

Лебедка состоит из корпуса, внутри которого на подшипниках качения установлен вал с барабаном и червячным колесом. Барабан вращается при помощи рукоятки через червячную передачу, а труба поднимается усилием троса, наматываемого на барабан. Храповой механизм с собачкой предохраняет от самопроизвольного опускания груза. Скорость опускания груза по желанию заказчика можно уменьшить при помощи тормозного винта.

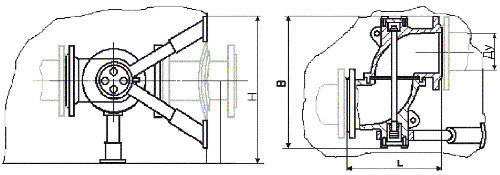

Шарнир трубный (ШТ) соединяет подвижным соединением подъемную трубу или плавающее заборное устройство с патрубком приемо-раздачи внутри резервуаров. Является комплектующим изделием для подъемных труб, водоспусков, плавающих заборных устройств.

Масса шарнира трубного снижена в 1,5-2 раза по сравнению с традиционными чугунными шарнирами.

Шарнир трубный возможно устанавливать в широком диапазоне размеров от дна и стенки резервуара до оси шарнира за счет регулируемых опор шарнира. Шарнир трубный прост в обслуживании, ремонте и монтаже.

Обеспечена фрикционная искробезопасность шарнира благодаря применению безопасных пар металлов.

Возможна вариация материалов изготовления в зависимости от климатического исполнения изделия и воздействующих факторов внешней среды. При поставке возможна комплектация с ответными фланцами, прокладками и крепежом, а также системой заземления. Возможна комплектация трубным проставком для выноса шарнира от стенки резервуара к центру, а также патрубком приемо-раздачи с прокладками и крепежом. Для разгрузки патрубка приемо-раздаточного и зоны врезки патрубка приемо-раздаточного в стену резервуара от нагрузок со стороны плавающего заборного устройства или трубы подъемной предусмотрена возможность комплектации сильфонным компенсатором.

Труба подъемная (ТП) предназначена для наполнения и опорожнения резервуара с требуемого уровня.

Труба подъемная устанавливается внутри вертикальных цилиндрических резервуаров для хранения темных нефтепродуктов с большим содержанием механических примесей, воды и высококачественных масел и предназначена для наполнения или опорожнения резервуаров. При значительной длине трубы ее поставляют в разобранном состоянии.

В трубе подъемной предусмотрена защита от поступления (подсоса) загрязненного продукта в нижнем положении устройства.

Для обеспечения поперечной устойчивости (в направлении, перпендикулярном плоскости движения) возможно закрепление трубы растяжками к дну или стенке резервуара. Возможно размещение на опорах для фиксации устройства в нижнем положении, установленных на днище или на самой трубе подъемной. Автоматически перевод в верхнее положение трубы подъемной над зеркалом нефтепродукта позволяет исключить потерю нефтепродукта из резервуара при авариях на раздаточном трубопроводе и запорных устройствах, установленных на нем.

Возможна поставка в комплекте с:

• прокладками и крепежом к ответному фланцу шарнира трубного;

• лебедкой ручной, блоком роликовым и шарниром трубным;

• поплавками в верхней части трубы;

• системой заземления;

• растяжками для обеспечения поперечной устойчивости и ограничения угла подъема трубы.

Соответствие

• ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств»;

• ПБ 09-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов»;

• ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов»;

• ГОСТ12.1.004ССБТ. «Пожарная безопасность. Общие требования»;

• ГОСТ12.1.010ССБТ. «Взрывобезопасность. Общие требования».

Исполнения

По устойчивости к воздействию климатических факторов внешней среды механизмы управления изготавливаются в исполнении У, УХЛ, ТС, ТВ категории размещения 1 по ГОСТ 15150-69.
